工業冷水機如何安裝？深圳深創億制冷機生產廠家講述最完整的工業冷水機安裝圖文講解！

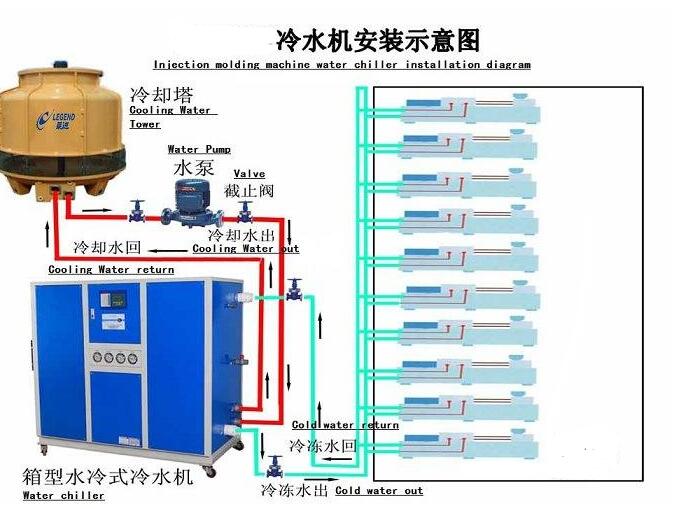

工業冷水機安裝圖
一、工業冷水機安裝步驟
1、安裝期間請檢查冷水機是否受到損壞，選擇合適的地方，以便于冷水機安裝及日后維修。
2、安裝機組的場地必需是地板、安裝墊或基礎、其水平度在6.4mm之內，并能承受工業冷水機組的運行重量。水冷式低溫冷水機組
3、選擇合適管徑的水管，冷水機組最大功率運行時的冷卻系統及冷水系統，并正確鏈接。
4、對于普通的應用場合，通過蒸發器和冷凝器的水流速度允許在1.0-36.m/s之間。
5、冷水機組應放在室溫為4.4至43.3度的機房內，工業冷水機組的四周和上方應有足夠空間，以便進行日常的維護工作。
6、在工業冷水機的一端應留出清洗冷凝器管束的抽管空間，也可利用門洞或其它位置合適的洞口。水冷式低溫冷水機組
7、在任何負荷情況下，水流量應保持穩定。
8、所有冷凍水和冷卻水管道的設計及安裝應按常規方法進行，冷凍水泵要位于冷水機進水管上，以保證冷水機組的內壓和流量。配管時應設置減震管一保證適當?shù)膹椥?，還要防止當水泵停機時蒸發器的水被拍掉。
9、管道應有獨立于工業冷水機組的牢固支撐，避免應力施加在冷水機組的部件上。吊架的設置要便于管道對中。
二、安裝注意事項
1、工業冷水機組的基礎必須放在實土上，施工前應將機座下的浮土挖深后分層夯實。對于大孔性土，或者是土質松軟時應挖深2～3m，分層回填夯實，或者將槽底夯實后用混凝土筑至基礎底的標高，然后在其上搗筑基礎。
2、于大型螺桿式冷水機組，它的機座四周應做50～100m寬的減震縫，縫內填砂，縫頂用瀝青麻絲填平，也可以采用彈簧減震基座。并且在冷水機組就位前，應該將預留螺栓孔清掃干凈，孔內不得留有灰土、木屑等雜物，然后，用細石混凝土進行灌漿且必須嚴格搗實。
3、工業冷水機組就位后，用墊鐵來校正水平，找平的基準面為冷水機的底座。冷水機校正水平后，上緊地腳螺栓，螺栓頂應高出螺帽上平面2～3mm，然后，按照圖紙要求作保護層。
