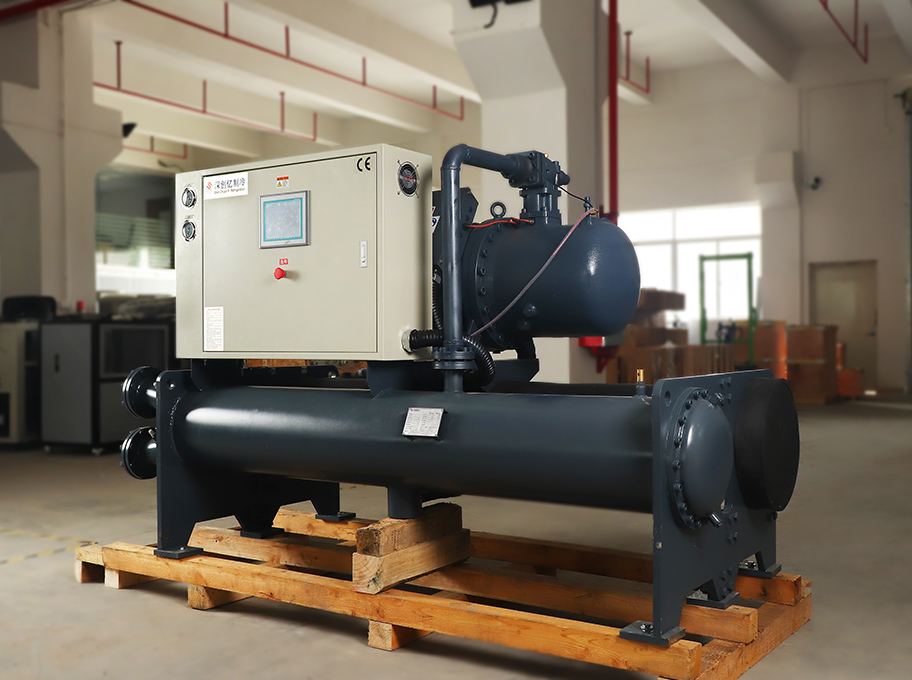

中低溫螺桿式冷水機-10℃
低溫冷水機是一種水冷卻設備，它能夠提供恒溫、恒流、恒壓的一種冷卻設備。冷水機是將一定量的水注入機器的內部水箱，通過的制冷系統將水冷卻，而后有機器內部的循環水泵將低溫冷凍的水注入需要冷卻的設備內，冷凍水將設備內部的熱量帶走，再將高溫?zé)崴俅瘟鞯剿鋬?nèi)進行降溫
低溫冷水機制冷范圍：
超低溫制冷：小于 -253℃；深度制冷：-120～-253℃；普通制冷：大于-120℃。
低溫冷水機工作原理：
制冷是采用一定的方法，在一定的時間和空間內，使某一物體或空間達到比周圍環境介質更低的溫度，并維持在給定的溫度范圍內。為了使某一物體或空間達到或維持一定的低溫，就必須采用一定的技術手段和方法，連續不斷地取出物體或空間內的熱量，所采用的技術術稱為制冷技術。
通常將環境介質或物體中吸取熱量，并將其轉移給高于環境溫度的加熱對象的過程，稱為熱泵供熱。對于從環境介質中吸取熱量而向高溫處排出熱量的制冷系統，可交替或同時實現制冷與供熱兩種功能的機器稱為制冷與供熱泵。從能量利用的觀點來看，這是一種有效利用能量的方法，既利用了冷量，又利用了熱量。制冷循環和熱泵循環是原理和計算方法是相似的。
中低溫螺桿式冷水機-10度技術參數
| 型號 | SCY-30WL | SCY-40WL | SCY-50WL | SCY-60WL | SCY-70WL | SCY-80WL | SCY-90WL | SCY-100WL | SCY-110WL | ||
| 使用電源 | 3∮-50Hz-380v | ||||||||||
| 制冷量 | kw | 51.8 | 72 | 95.4 | 102.9 | 130.5 | 137.7 | 162.2 | 171.4 | 187.5 | |
| Kcal/h | 44550 | 61920 | 82050 | 88500 | 112230 | 118430 | 139500 | 147410 | 161250 | ||
| 機組運行電流 | A | 37.4 | 50.5 | 65.1 | 70.2 | 88.2 | 92.6 | 103.9 | 108.7 | 118.9 | |
| 消耗電力 | kw | 21.4 | 28.8 | 36.5 | 40.1 | 50.2 | 53.1 | 59.8 | 62.9 | 68 | |
| 冷凍水量 | m³/h | 10.2 | 13.3 | 17.6 | 21.1 | 25.5 | 27.6 | 32 | 35 | 39 | |
| 冷卻水量 | m³/h | 22 | 29 | 35 | 40 | 48 | 55 | 62 | 68 | 75 | |
| 壓縮機 | 型式 | 半密閉螺桿式 | |||||||||
| 啟動方式 | Y-△啟動 | ||||||||||
| 數量 | 臺 | 1 | |||||||||
| 容量調節 | % | 0，33,66,100或0,25,50,100 | |||||||||
| 輸入功率 | kw | 21.4 | 28.8 | 36.5 | 40.1 | 50.2 | 53.1 | 59.8 | 62.9 | 68.6 | |
| 冷凍油 | 型式 | SUNISO-4GS | |||||||||
| 填充量 | L | 7 | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 18 | |
| 冷媒 | 型式 | R-22 | |||||||||
| 控制方式 | 感溫式外部均壓膨脹閥 | ||||||||||
| 填充量 | kg | 18 | 24 | 30 | 36 | 42 | 48 | 54 | 60 | 66 | |
| 蒸發器 | 型式 | 殼管式（高效換熱內螺紋銅管） | |||||||||
| 管徑 | in | PT2-1/2” | PT3” | PT4” | PT5” | ||||||
| 冷凝器 | 型式 | 殼管式（高效換熱內螺紋銅管） | |||||||||
| 管徑 | in | PT2-1/2” | PT3” | PT4” | PT5” | ||||||
| 保護裝置 | 高低壓開關，防凍保護，可溶栓，過載保護裝置，線圈過熱保護器，溫度自動保護開關等 | ||||||||||
| 外型尺寸 | 長 | mm | 2250 | 2300 | 2500 | 2500 | 2600 | 2800 | 2800 | 3050 | 3050 |
| 寬 | mm | 800 | 800 | 800 | 800 | 850 | 850 | 850 | 900 | 900 | |
| 高 | mm | 1450 | 1450 | 1550 | 1500 | 1700 | 1700 | 1800 | 1800 | 1800 | |
| 機組重量 | kg | 980 | 1010 | 1200 | 1350 | 1540 | 1680 | 1800 | 1920 | 2030 | |
2.以上規格內容會因產品改良而有所變動,恕不另行通知,有特殊要求,定貨前請?zhí)岢鲆笠?guī)范.
| 型號 | SCY-120WL | SCY-130WL | SCY-150WL | SCY-160WL | SCY-180WL | SCY-200WL | SCY-240WL | SCY-260WL | SCY-300WL | ||
| 使用電源 | 3∮-50Hz-380v | ||||||||||
| 制冷量 | kw | 201.8 | 222.1 | 264.3 | 279.1 | 330.9 | 343.6 | 400.2 | 439.5 | 528.9 | |
| Kcal/h | 173550 | 191010 | 227300 | 240030 | 284580 | 295500 | 344170 | 377970 | 454850 | ||
| 機組運行電流 | A | 129.2 | 143.7 | 166.9 | 176.2 | 205.5 | 212.1 | 244.4 | 271.1 | 323.7 | |
| 消耗電力 | Kw | 75.7 | 84.2 | 97.8 | 103.2 | 120.4 | 124.2 | 143.1 | 158.8 | 189.6 | |
| 冷凍水量 | m³/h | 47 | 51 | 59 | 64 | 79 | 83 | 101 | 108 | 123 | |
| 冷卻水量 | m³/h | 79 | 83 | 92 | 98 | 111 | 118 | 132 | 141 | 164 | |
| 壓縮機 | 型式 | 半密閉螺桿式 | |||||||||
| 啟動方式 | Y-△啟動 | ||||||||||
| 數量 | 臺 | 1 | |||||||||
| 容量調節 | % | 0，33,66,100或0,25,50,100 | |||||||||
| 輸入功率 | kw | 75.7 | 84.2 | 97.8 | 103.2 | 120.4 | 124.2 | 143.1 | 158.8 | 189.6 | |
| 冷凍油 | 型式 | SUNISO-4GS | |||||||||
| 填充量 | L | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| 冷媒 | 型式 | R-22 | |||||||||
| 控制方式 | 感溫式外部均壓膨脹閥 | ||||||||||
| 填充量 | kg | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 | |
| 蒸發器 | 型式 | 殼管式（高效換熱內螺紋銅管） | |||||||||
| 管徑 | in | PT5” | PT6” | PT8” | |||||||
| 冷凝器 | 型式 | 殼管式（高效換熱內螺紋銅管） | |||||||||
| 管徑 | in | PT5” | PT6” | PT8” | |||||||
| 保護裝置 | 高低壓開關，防凍保護，可溶栓，過載保護裝置，線圈過熱保護器，溫度自動保護開關等 | ||||||||||
| 外型尺寸 | 長 | mm | 3050 | 3150 | 3150 | 3150 | 3300 | 3350 | 3350 | 3350 | 3500 |
| 寬 | mm | 1060 | 1060 | 1060 | 1108 | 1150 | 1150 | 1200 | 1200 | 1200 | |
| 高 | mm | 1700 | 1700 | 1700 | 1700 | 1700 | 1700 | 1700 | 1700 | 1750 | |
| 機組重量 | kg | 2380 | 2520 | 2670 | 2780 | 2860 | 3050 | 3360 | 3580 | 3890 | |
1.以上規格參數能力的測定工況:冷凍水入口溫度-5℃,出口溫度-10℃,冷凝溫度40℃
2.以上規格內容會因產品改良而有所變動,恕不另行通知,有特殊要求,定貨前請?zhí)岢鲆笠?guī)范.
